无线充电主控芯片的开发和设计是一个涉及多个技术领域的复杂过程。主要包括以下几个方面:功能需求分析标准兼容性:确保芯片支持特定的无线充电标准,如Qi(用于大多数设备)或其他定制标准(如Apple的MagSafe)。功率管理:根据应用需求,设计合适的功率传输和管理功能,支持不同的充电功率(例如5W、7.5W、15W等)。电路设计发射与接收电路:设计用于生成和接收无线电波的电路,包括驱动电路和整流电路。高频电路:处理高频信号,确保稳定的能量传输和有效的信号解码。电源管理:集成高效的电源管理模块,进行电压调节和功率分配。无线通信协议数据传输:支持无线充电过程中的数据通信,如充电状态、功率请求和调整。安全性:实现加密和认证机制,以确保充电过程中的数据安全和设备保护。散热设计散热方案:设计有效的散热机制,防止芯片过热,确保稳定运行。选择无线充电主控芯片时需要考虑哪些因素?5W无线充电主控芯片功率输出标准

无线充电接收芯片方案主要包括接收芯片的选择、接收线圈的设计、电源管理电路的设计以及通信协议的实现等部分。该方案旨在实现高效、稳定、安全的无线充电功能,适用于智能手机、无线耳机、智能手表等便携式设备。接收线圈设计:接收线圈是无线充电接收芯片方案中的重要组成部分,它负责捕获发射器发出的磁场能量。在设计接收线圈时,需要考虑以下因素:线圈尺寸:根据设备的尺寸和形状选择合适的线圈尺寸,以确保能够充分捕获磁场能量。线圈材料:选择导电性能良好的材料制作线圈,如漆包线等。线圈布局:合理布局线圈,以减少电磁干扰和能量损失。江苏磁吸无线充电主控芯片芯片如何选择合适的无线充电主控芯片?

无线充电协议无线充电协议定义了充电过程中的通信和控制方法,确保充电器与设备之间的正确信息交换和充电控制。主要的无线充电协议包括:Qi协议:功能:规定了充电器与设备之间的通信,包括功率传输、充电状态反馈和安全检测。应用:广泛应用于符合Qi标准的设备和充电器。AirFuel协议:功能:包括A4WP和PMA的通信协议,用于磁共振和磁感应充电技术。支持充电器和设备之间的通信以优化充电性能。应用:适用于AirFuel Alliance推广的无线充电设备。无线充电标准和协议相辅相成,共同确保无线充电系统的高效、安全和兼容。
选择什么样的无线充电主控芯片可以降低成本?降低成本可以从以下几个方面考虑:
选择适合的标准:Qi标准:是目前*****使用的无线充电标准,具有较好的兼容性和成熟的市场支持。使用Qi标准的芯片通常更具成本效益,因为市场竞争激烈,芯片价格较低。
专有协议:一些厂家提供自有的无线充电协议,如果这些协议适合你的应用并且在市场上有较低的成本,可能会降低整体成本。
集成功能:选择集成度高的芯片。集成度高的芯片通常将多个功能集成在一个芯片上,比如电源管理、电磁场控制、通信接口等,这可以减少外部组件的需求,从而降低总体成本。
芯片性能和规格匹配:根据实际应用需求选择合适规格的芯片。选择那些性能符合要求但并不超出实际需求的芯片,可以避免不必要的成本。
低功耗设计:选择功耗较低的无线充电主控芯片。低功耗设计不仅能节省能源,还可以减少散热需求,从而降低整体系统的成本。
技术支持和设计资源:选择提供***技术支持和设计资源的芯片供应商,这可以减少开发和调试的时间和成本。
批量采购:采购时选择批量订购,通常可以获得更好的价格优惠,从而降低单位成本。 无线充电主控芯片的市场趋势是什么?

选择无线充电主控芯片时,需要考虑多个因素以确保满足特定应用的需求。
成本和预算经济型芯片:对于成本敏感的项目,可以选择性价比高的芯片,如贝兰德的D9512C。**芯片:对于高性能要求的应用,预算允许的情况下,可以选择更先进的芯片。集成度和灵活性高集成度:选择集成度高的芯片,可以减少**组件,提高系统的可靠性和缩小体积。例如,例如贝兰德的D9516。灵活性:如果需要更多的自定义功能或调整,选择支持灵活配置的芯片。供应商支持技术支持:选择提供良好技术支持和文档的供应商,以便于开发和调试。例如,贝兰德无线充电方案服务商通常提供详细的技术文档和支持。稳定性和可靠性:选择有良好市场声誉和可靠性的供应商,以确保长期稳定供应。

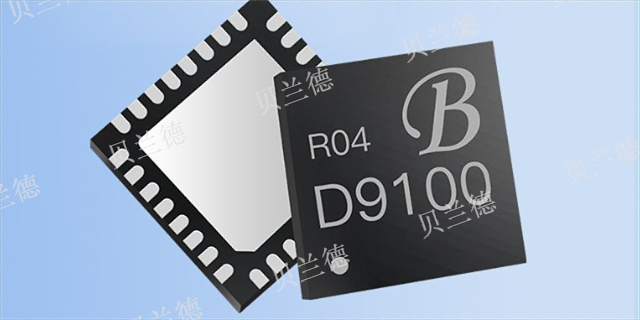

选择示例方案智能手机无线充电器:使用支持15W充电的芯片,如贝兰德的D9200、D9800、D9100,兼容Qi标准,具有高效率和安全保护功能。
无线耳机充电盒:选择低功率、高集成度的芯片,如贝兰德的D8105,满足5W充电需求,并具有高能效和小体积设计。
多设备无线充电平台:使用支持多协议的芯片,如贝兰德的D9516、D9512、D9612、D9622,确保兼容多种设备并提供高效能充电。 无线充电芯片在智能手机中的应用情况如何?江苏磁吸无线充电主控芯片芯片
无线充电主控芯片的成本范围是多少?5W无线充电主控芯片功率输出标准
无线充电宝芯片电路图设计涉及多个关键部分,这些部分共同构成了无线充电宝的**功能,包括电能的转换、传输、接收以及安全保护等。以下是对这些部分的详细归纳:一、发射端电路设计高频振荡器:作用:将输入的直流电(DC)转换为高频交流电(AC),以产生电磁场。组件:可能包括功率全桥电路,通过MCU控制开关频率和占空比,以产生所需的交流电压。功率调制器:作用:调制高频交流电的幅度和频率,确保传输功率的稳定性和效率。组件:可能包括功率放大器、滤波器等,以优化电磁场的产生和传输。电流保护器:作用:监测并保护发射端电路,防止过流、短路等异常情况。组件:可能包括保险丝、电流传感器等,以及相应的保护电路。天线:作用:将高频电磁场辐射到空间中,供接收端感应。组件:通常是一个电感线圈,与发射端电路相连,形成LC谐振Tank。5W无线充电主控芯片功率输出标准
